Комплект СКУД с видеодомофоном 7" и кодонаборной панелью, арт. 3597

Готовое решение для комплексной безопасности: видеодомофон и автономный контроль доступа (арт. 3597)

Данный комплект объединяет в себе функции современного видеодомофона и надежной системы контроля доступа. В набор входит все необходимое для организации безопасного прохода на объект: элегантный монитор с большим экраном, вандалоустойчивая уличная вызывная панель, автономная кодонаборная панель со встроенным считывателем карт, сенсорная кнопка выхода, стабилизированный блок питания и защитный гибкий переход для проводки. Комплект позволяет организовать не только видеосвязь с посетителем и удаленное открывание замка, но и независимый доступ по картам или цифровым кодам.

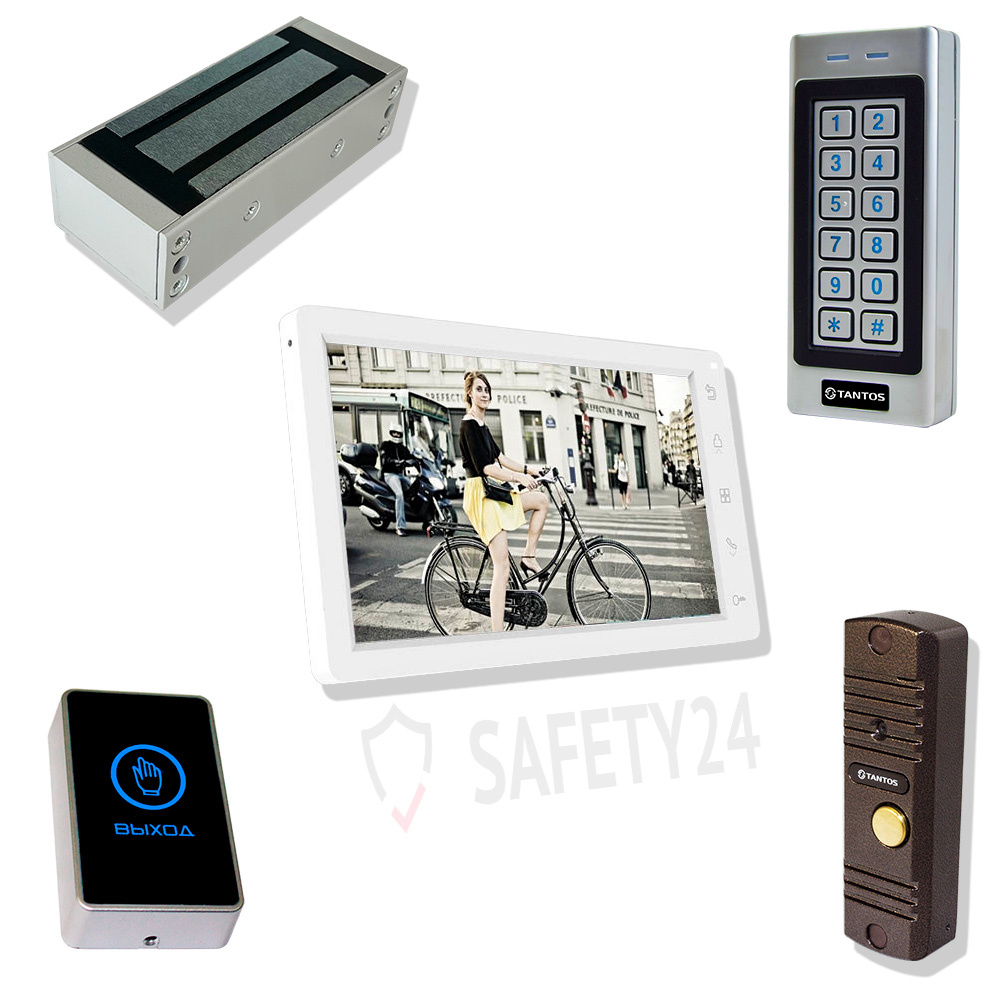

Состав готового набора (арт. 3597)

• Монитор видеодомофона: Цветной TFT-экран диагональю 7 дюймов (разрешение 800х480) с сенсорными кнопками, русскоязычным меню и возможностью подключения до двух вызывных панелей и двух видеокамер.
• Вызывная видеопанель: Антивандальный металлический корпус (под медь) с HD-камерой 1080p, ИК-подсветкой и регулировкой громкости микрофона и динамика.
• Кодонаборная панель СКУД: Автономный контроллер со встроенным считывателем карт EM-Marine, поддерживающий одно- и двухфакторную идентификацию (карта + код) на 1000 пользователей.
• Сенсорная кнопка выхода: Современная емкостная кнопка без нажимных частей для удобного выхода из помещения.
• Стабилизированный блок питания: Мощный источник питания с максимальным током нагрузки 3,5 А и защитой от короткого замыкания.
• Гибкий металлический переход: Защищает провода от механических повреждений на подвижных частях двери (внутренний диаметр 8 мм, длина 40 см).

Преимущества монитора видеодомофона

Белый монитор с большим 7-дюймовым экраном отлично вписывается в любой современный интерьер и предлагает широкие возможности для системы безопасности:

• Масштабируемость: Поддерживается подключение до 4 мониторов в одной системе, а также до 2 вызывных панелей и 2 камер. Это позволяет создать единую сеть для частного дома или небольшого офиса.
• Гибкая настройка связи: Функция адресного интеркома позволяет общаться между мониторами, использовать режимы «Общий вызов», «Не беспокоить» и даже использовать монитор в качестве радионяни.
• Простота установки: Встроенный блок питания 100-240В существенно упрощает монтаж и подключение, не требуя приобретения дополнительных модулей.
• Совместимость: Монитор работает по стандартной 4-проводной схеме и совместим с большинством популярных вызывных панелей на рынке.

Особенности антивандальной вызывной панели

Уличная панель выполнена в металлическом корпусе с медным покрытием и рассчитана на сложные условия эксплуатации:

• Превосходное качество картинки: Камера с поддержкой формата AHD 1080p обеспечивает детализированное изображение, а угол обзора 70° позволяет охватить пространство перед дверью.
• Надежная защита: Класс защиты IP66 и вандалоустойчивый корпус (алюминий) защищают панель от пыли, влаги и механических повреждений. Панель работает при температурах от -40°C до +55°C.
• Удобная установка: В комплект входит кронштейн для монтажа под углом 30° (что удобно при установке рядом с дверью) и защитный козырек от дождя.
• Качественный звук: Раздельная регулировка уровней микрофона и динамика позволяет настроить комфортную громкость под конкретные условия.

Возможности кодонаборной панели СКУД

Контроллер доступа из комплекта позволяет организовать независимый проход без использования монитора:

• Гибкая идентификация: Поддерживает работу по карте формата EM-Marine, по цифровому коду (4-6 цифр) или по комбинации карта + код (двухфакторная аутентификация).
• Безопасность и контроль: Можно ограничить количество проходов для конкретного пользователя или карты. Встроенный датчик вскрытия корпуса отправит сигнал тревоги при попытке демонтажа.
• Удобная индикация: Два индикатора статуса и подсветка кнопок позволяют легко ориентироваться в состоянии системы, даже в темноте.
• Надежное реле: Встроенное реле с импульсным и триггерным режимами коммутирует ток до 3 А, что достаточно для большинства электромеханических и электромагнитных замков.

Дополнительное оборудование

Кнопка выхода и блок питания завершают комплект, делая его полностью готовым к монтажу:

• Сенсорная кнопка: Емкостной сенсор срабатывает без физического нажатия, имеет двухцветную световую индикацию (синий/зеленый) и современный элегантный корпус. Выходное реле коммутирует до 3 А.
• Стабилизированный БП: Обеспечивает стабильное питание 12В для всех устройств системы, имеет защиту от короткого замыкания и перегрузок.
• Гибкий переход: Незаменим для защиты проводов в местах перехода с дверного полотна на косяк, предотвращает их перетирание.

Важные рекомендации по монтажу

Обратите внимание: при подключении вызывных панелей формата AHD общая длина кабеля КВК 2х0,75 кв. мм от панели до последнего монитора не должна превышать 100 метров. Использование кабеля UTP или других кабелей, не содержащих коаксиальной жилы, при подключении панелей AHD не допускается. Кнопку выхода не рекомендуется устанавливать на металлические поверхности для исключения ложных срабатываний.

Технические характеристики комплекта

Монитор видеодомофона:

• Дисплей: TFT, цветной, 7 дюймов, разрешение 800х480
• Управление: Сенсорные кнопки
• Подключение: 2 вызывные панели, 2 камеры, до 4 мониторов в системе
• Интерком: Поддерживается (адресный и общий вызов)
• Питание: 100-240 В, 50-60 Гц (встроенный БП)
• Потребление: 7 Вт (1 Вт в режиме ожидания)
• Размеры (ВхШхГ): 210 х 116 х 25 мм, вес 450 г
• Рабочая температура: от 0 до +40 °C

Вызывная видеопанель:

• Подключение: 4 провода
• Формат видеосигнала: AHD 1080p (с возможностью переключения на CVBS PAL)
• Угол обзора: 70° по горизонтали
• Подсветка: ИК светодиодная, 940 нм
• Материал корпуса: Алюминий (цвет под медь)
• Класс защиты: IP66
• Реле замка: НО контакты, 12В/2А
• Питание: DC 10-15В (от монитора)
• Рабочая температура: от -40 до +55 °C
• Габариты (ВхШхГ): 122 х 45 х 50.5 мм

Кодонаборная панель СКУД:

• Количество пользователей: 1000
• Формат карт: EM-Marine, частота 125 кГц
• Считывание: 1-6 см
• Реле: 1 (НЗ, НР, общий), коммутируемый ток до 3 А
• Настройка времени: 0-99 секунд
• Питание: 12-18В постоянного тока
• Материал корпуса: Цинковый сплав (вандалозащищенный)
• Рабочая температура: от -40 до +60 °C
• Размеры (ВхШхГ): 130 х 56 х 23 мм, вес 470 г

Сенсорная кнопка выхода, блок питания и переход:

• Кнопка: Емкостная, накладная, 86х50х20 мм, реле 28В/3А, индикация синий/зеленый
• Блок питания: Стабилизированный, 12В, 3.5 А, защита от КЗ, 127х76х60 мм
• Переход: Нержавеющая сталь, Ø внутр. 8 мм, длина 40 см, вес 0.042 кг
