Комплект «Доступ 3493» СКУД электромагнитного замка на дверь

Готовое полностью автономное решение для организации контроля доступа на одну дверь. Комплект включает электромагнитный замок с усилием удержания 180 кг, автономный контроллер TM на 1370 ключей, накладной контактор для ключей Touch Memory с антивандальным металлическим корпусом и уличной подсветкой, три ключа TM, металлическую кнопку выхода и стабилизированный блок питания 12В / 2А. Система работает полностью автономно, не требует компьютера и подходит для установки в офисе, на складе, в подъезде или частном доме.

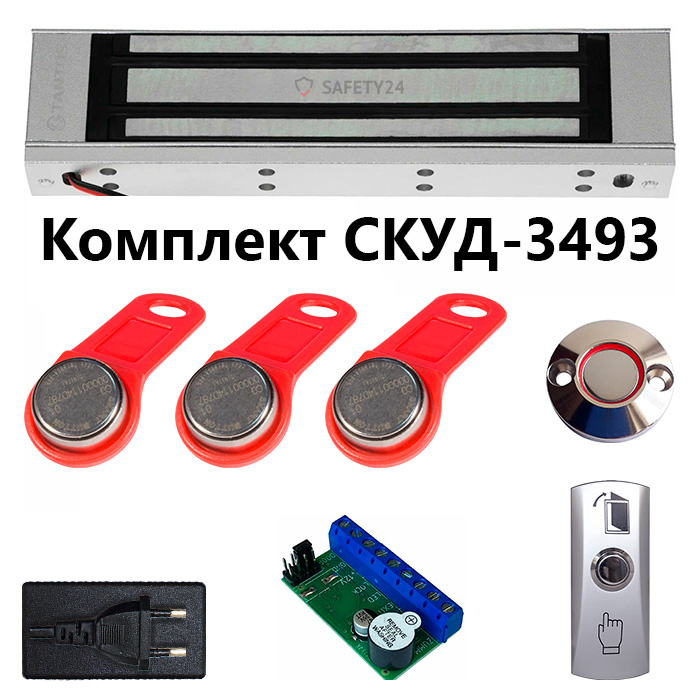

Состав комплекта "Доступ 3493"

• Электромагнитный замок 180 кг – 1 шт. (сила удержания 180 кгс, 12В, 300 мА, анодированный алюминий, крепёжная планка и уголок в комплекте).
• Автономный контроллер TM – 1 шт. (до 1370 ключей, интерфейс Dallas TM, выбор типа замка, 4 режима работы, 10-15В, 20 мА, ток коммутации 5А).
• Контактор Touch Memory накладной с подсветкой – 1 шт. (металлический корпус, антивандальный, для улицы и помещений, резистор 1 кОм для 12В в комплекте).
• Ключ Touch Memory с пластиковым держателем (красный) – 3 шт. (чип TM1990A-F5, 48-битный уникальный номер).
• Кнопка выхода без подсветки – 1 шт. (металлический корпус, нормально открытая, 36В / 3А, габариты 83×32×25 мм).
• Блок питания 12В / 2А стабилизированный – 1 шт. (защита от КЗ и перегрузки, клеммная колодка в комплекте, 100-240В AC).

Для кого этот комплект

• Офисы и коммерческие помещения – контроль доступа на входную или служебную дверь.
• Частные дома и квартиры – замена обычного замка на электромагнитный с ключами Touch Memory.
• Подъезды многоквартирных домов – организация доступа жителей.
• Склады и подсобные помещения – разграничение доступа персонала.
• Объекты с требованием антивандального исполнения – контактор в металлическом корпусе.

Почему стоит выбрать этот комплект

• Полностью автономная работа – контроллер управляет замком самостоятельно, не требуется компьютер и постоянное подключение к сети.
• Всё в одном комплекте – замок, контроллер, контактор, ключи, кнопка выхода, блок питания. Не нужно ничего докупать для базовой установки.
• Электромагнитный замок 180 кг – надёжное удержание двери, низкое потребление 300 мА.
• Контроллер на 1370 ключей – достаточно для небольшого офиса или подъезда.
• Четыре режима работы контроллера: Обычный, Накопление, Триггер, Блокировка – под любую задачу.
• Контактор Touch Memory без печатной платы – высокая надёжность и долговечность (до 1 000 000 считываний).
• Антивандальный металлический корпус контактора – для установки на улице и в помещениях.
• Встроенная светодиодная подсветка контактора – красивая ночная подсветка, резистор для 12В в комплекте.
• Три ключа TM в комплекте – можно сразу выдать пользователям.
• Кнопка выхода из металла – подходит для узких дверных косяков.
• Стабилизированный блок питания 12В / 2А – защита от короткого замыкания и перегрузки с авто восстановлением.

Как это работает

1. Электромагнитный замок устанавливается на дверь (только внутри помещения).
2. Контроллер TM подключается к замку и контактору, настраивается выбор типа замка (электромагнитный/электромеханический).
3. Контактор Touch Memory монтируется на улице или внутри помещения рядом с дверью.
4. Кнопка выхода устанавливается изнутри помещения.
5. Блок питания подключается к сети 220В, подаёт питание 12В на контроллер и замок.
6. Для открытия двери снаружи пользователь прикладывает ключ Touch Memory к контактору – контроллер проверяет права доступа и подаёт сигнал на открытие замка.
7. Для выхода из помещения нажимается кнопка выхода, которая подаёт сигнал контроллеру на открытие замка.
8. Программирование контроллера (добавление/удаление ключей) выполняется с помощью мастер-ключа или через ПК с адаптером.
9. При отключении электропитания электромагнитный замок автоматически разблокируется – дверь можно открыть без ключа (важно для пожарной безопасности).

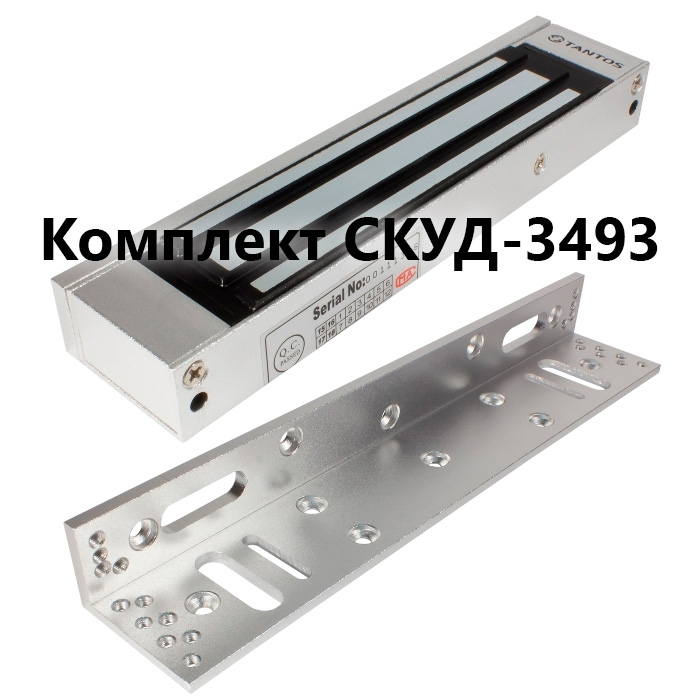

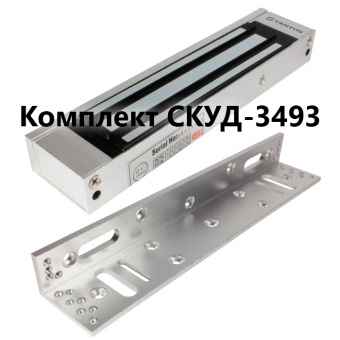

Особенности электромагнитного замка 180 кг

• Сила удержания: 180 кгс – подходит для большинства входных и межкомнатных дверей.
• Рабочее напряжение: 12 В, потребляемый ток: 300 мА – экономичный.
• Световой индикатор: отсутствует.
• Материал корпуса: анодированный алюминий – устойчив к коррозии.
• В комплекте: крепёжная планка и уголок.
• Рабочая температура: -40…+50°С.
• Вес: 1,0 кг.
• Установка: только внутри помещений. На улице не допускается.
• Для крепления на вертикальную поверхность может потребоваться L-образный или Z-образный уголок (приобретаются отдельно).

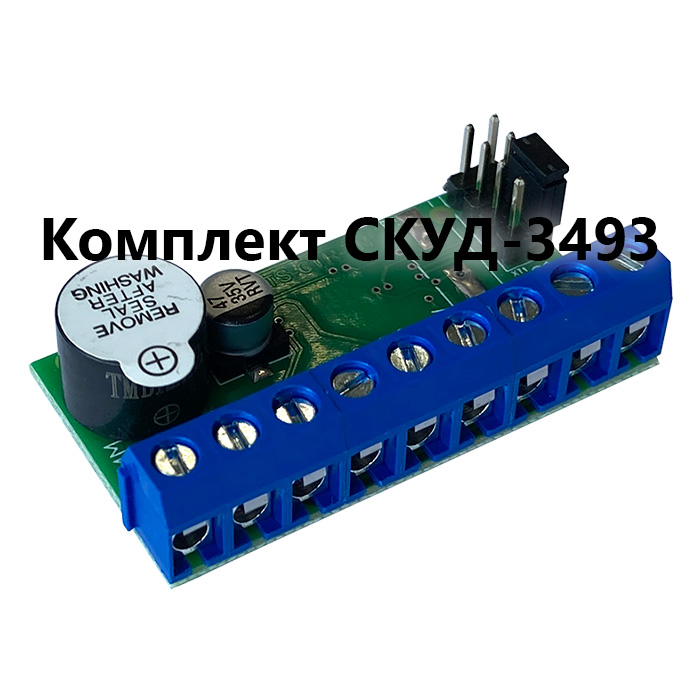

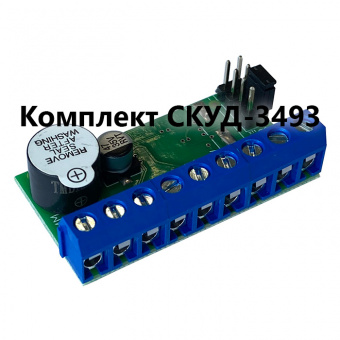

Особенности автономного контроллера TM (Tantos или Iron Logic)

• Количество ключей: до 1370 пользователей.
• Типы ключей: простой, мастер, блокирующий.
• Интерфейс связи со считывателем: Dallas TM (iButton).
• Выбор типа замка перемычкой: электромеханический или электромагнитный.
• Четыре режима работы: Обычный, Накопление, Триггер, Блокировка.
• Установка длительности открывания электромеханического замка: от 100 мс до 2 сек (дискретность 100 мс).
• Установка длительности открывания электромагнитного замка: от 100 мс до 200 сек (дискретность 200 мс).
• Световая и звуковая индикация режимов работы.
• Программирование мастер-ключей и блокирующих ключей.
• Напряжение питания: 10-15В DC.
• Ток потребления: 20 мА – экономичный.
• Ток коммутации: 5 А – подходит для большинства замков.
• Защита от неправильного включения.
• Рабочая температура: -40…+50°С.
• Габаритные размеры: 45 × 25 × 13 мм – очень компактный.

Внимание: Контроллер не может работать со считывателями Tantos, так как в них нет поддержки протокола Touch Memory. В данном комплекте используется совместимый контактор TM.

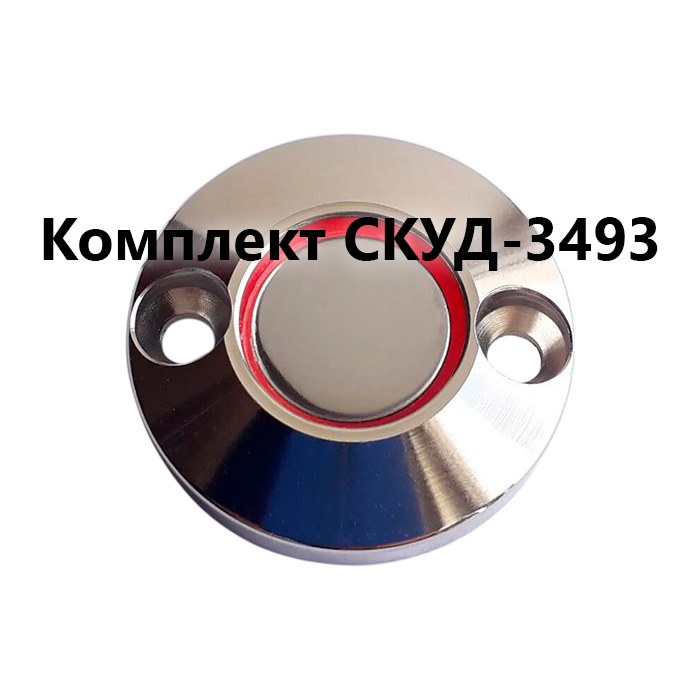

Особенности контактора Touch Memory накладного с подсветкой

• Накладной металлический корпус – антивандальное исполнение для улицы и помещений.
• Печатной платы нет – повышает надёжность изделия.
• Срабатывает от лёгкого прикосновения.
• Встроенная светодиодная подсветка контура на напряжение 2В / 20 мА.
• Резистор 1 кОм для подключения к напряжению 12В в комплекте.
• Ресурс: до 1 000 000 считываний.
• Совместим с любой слаботочной системой формата Touch Memory.
• Простое подключение, стандартные размеры.

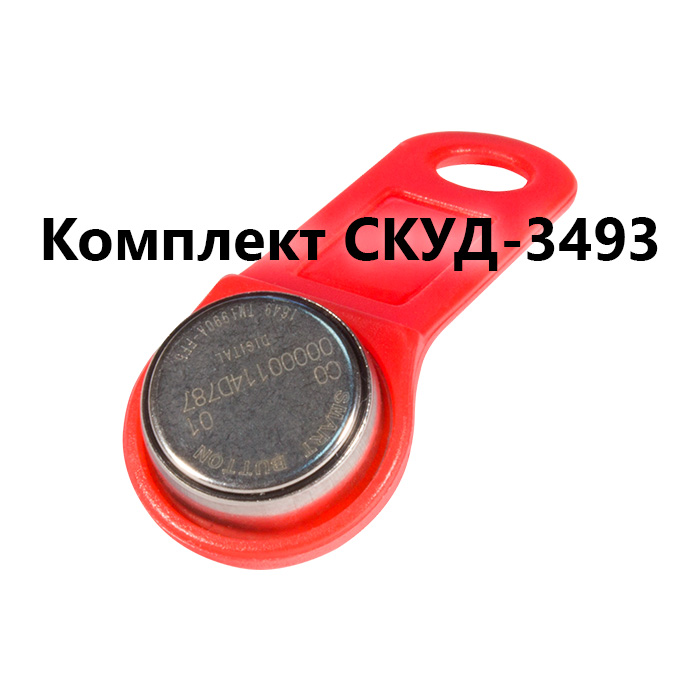

Особенности ключей Touch Memory (3 шт.)

• Тип микросхемы: TM1990A-F5.
• Протокол обмена: 1-Wire (Dallas).
• Уникальный 48-битный заводской номер, нанесённый лазерной гравировкой.
• 8 бит – код семейства, 48 бит – серийный номер, 8 бит – CRC проверка.
• Рабочий температурный диапазон: от -40 до +85°С.
• Материал держателя: пластик, цвет: красный.

Особенности кнопки выхода (без подсветки)

• Коммутируемое напряжение: до 36В постоянного тока.
• Коммутируемый ток: 3А.
• Тип: нормально открытая (NO).
• Тип монтажа: накладной.
• Подсветка: отсутствует.
• Материал корпуса: металл.
• Небольшая ширина (83×32×25 мм) – для установки на узкие поверхности (дверные косяки).

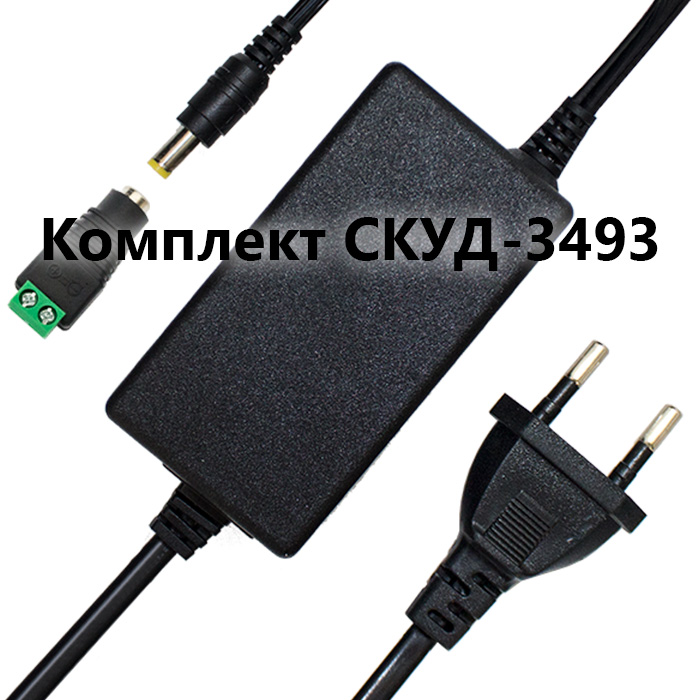

Особенности блока питания 12В / 2А

• Вход: 100-240В AC, 50-60 Гц (евровилка).
• Выход: 12В ±5%, 2А, стабилизированный.
• Выходной разъём: 5,5×2,1 мм, длина кабеля 150 мм.
• В комплекте: клеммная колодка под винт для подключения нагрузки.
• Защита от перегрузки: 115%-200% кВА, авто восстановление.
• Защита от короткого замыкания: авто восстановление.
• Уровень пульсаций: <90 мВp-p.
• Время запуска: не более 3 секунд.
• Рабочая температура: 0…+40°С.
• Габариты: 109 × 45 × 31 мм, вес: 170 г.
• Блок питания не предназначен для бытового использования. Эксплуатация допускается только для профессиональных промышленных, коммерческих или технических условий.

Технические характеристики (сводка)

Электромагнитный замок

• Сила удержания: 180 кг.
• Питание: 12В, 300 мА.
• Корпус: анодированный алюминий.
• Рабочая температура: -40…+50°С.
• Вес: 1,0 кг.
• Установка: только внутри помещений.

Автономный контроллер TM (Tantos или Iron Logic)

• Ключей: до 1370 шт. / 1364 шт.
• Интерфейс: Dallas TM (iButton).
• Ток коммутации: 5А.
• Питание: 10-15В DC, 20 мА.
• Режимы: Обычный / Накопление / Триггер / Блокировка.
• Рабочая температура: -40…+50°С.
• Габариты: 45 × 25 × 13 мм. / 46х26х15 мм.

Контактор Touch Memory

• Корпус: металл, антивандальный, накладной.
• Подсветка: светодиодная (2В / 20 мА), резистор 1 кОм для 12В в комплекте.
• Ресурс: до 1 000 000 считываний.

Ключи TM (3 шт.)

• Чип: TM1990A-F5, 48-битный номер.
• Протокол: 1-Wire.
• Держатель: пластик, красный.
• Рабочая температура: -40…+85°С.

Кнопка выхода

• Коммутация: 36В / 3А.
• Тип: нормально открытая (NO).
• Корпус: металл, накладной.
• Габариты: 83×32×25 мм.

Блок питания

• Выход: 12В / 2А, стабилизированный.
• Защита: от КЗ и перегрузки (авто восстановление).
• Вход: 100-240В AC.
• Габариты: 109×45×31 мм, вес 170 г.
• Рабочая температура: 0…+40°С.

Комплект поставки "Доступ 3493"

• Электромагнитный замок 180 кг – 1 шт.
• Крепёжная планка и уголок для замка – в комплекте.
• Автономный контроллер TM – 1 шт.
• Контактор Touch Memory накладной с подсветкой – 1 шт.
• Резистор 1 кОм для подключения подсветки – 1 шт.
• Ключ Touch Memory с пластиковым держателем (красный) – 3 шт.
• Кнопка выхода без подсветки (металлическая) – 1 шт.
• Блок питания 12В / 2А стабилизированный – 1 шт.
• Клеммная колодка под винт для блока питания – 1 шт.
• Инструкции по монтажу и эксплуатации – по 1 экз. на каждое устройство.

Внимание: Контроллер поддерживает только ключи формата Touch Memory (iButton). Считыватели Tantos не совместимы с данным контроллером – в комплекте используется подходящий контактор. Блок питания 12В / 2А рассчитан на питание контроллера, замка и контактора. Убедитесь, что суммарный ток нагрузки не превышает 2А (замок потребляет 300 мА, контроллер 20 мА). Электромагнитный замок устанавливается только внутри помещения.

Гарантия: 12 месяцев на все компоненты комплекта. Рекомендуется доверять монтаж квалифицированным специалистам.
