СКУД с видеодомофоном на 2 двери «СКЛАД 3502 TM» два замка с доводчиками и ключами

Для каких объектов подходит этот комплект

Комплект предназначен для складских помещений, производственных цехов, логистических центров, гаражных комплексов и любых других объектов, где есть две независимые точки входа. Система полностью автономна — не требует подключения к компьютеру или интернету. Управление доступом на обе двери осуществляется с помощью ключей Touch Memory через контроллер и контакторы. Видеодомофон с трубкой позволяет видеть посетителя у двери и открывать замок с монитора.

Два электромагнитных замка с усилием удержания 300 кг каждый надёжно запирают двери. Два морозостойких доводчика обеспечивают плавное закрытие даже при низких температурах. Контроллер управляет доступом до 1364 пользователей. В комплекте также идут два контактора Touch Memory с подсветкой для установки на вход (по одному на каждую дверь), а также пять ключей TM1990A-F5 для первых пользователей. Кнопки выхода с подсветкой (2 штуки) устанавливаются изнутри для выхода.

Как работает система

На каждую дверь устанавливается электромагнитный замок и доводчик. Вызывная панель монтируется снаружи у основной двери. Контроллер располагается внутри помещения.

Два контактора Touch Memory устанавливаются снаружи — по одному на каждую дверь. Сотрудники прикладывают ключи Touch Memory к контактору на входе. Контроллер проверяет права доступа и отключает замок на заданное время.

Для выхода изнутри помещения используются две кнопки выхода с подсветкой — по одной на каждую дверь. Нажатие на кнопку размыкает цепь питания замка, и дверь открывается.

Монитор видеодомофона с трубкой показывает изображение с вызывной панели — вы можете видеть посетителя у основной двери и открыть замок нажатием кнопки на мониторе.

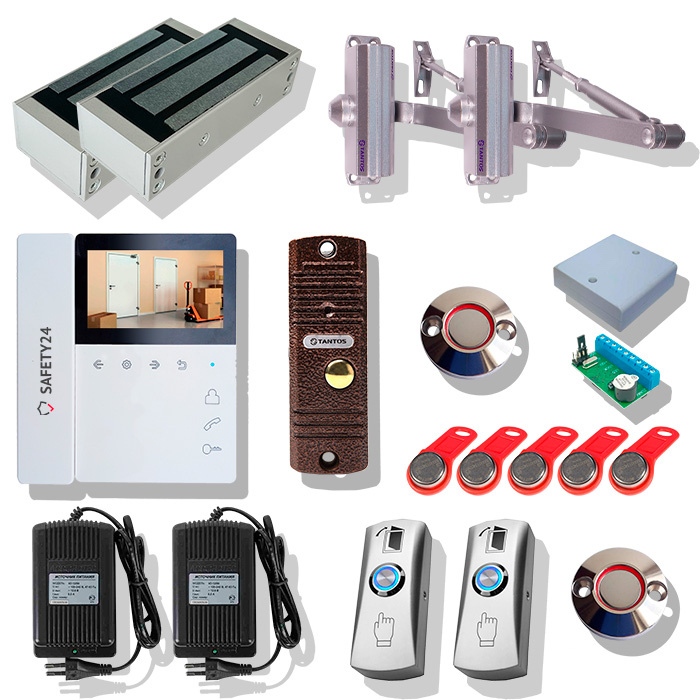

Состав комплекта СКЛАД 3502 TM

• Монитор видеодомофона 4.3" с трубкой (белый) — 1 шт.
• Вызывная панель AHD (металл, антивандальная) без считывателя — 1 шт.
• Контактор Touch Memory с подсветкой (металл) — 2 шт.
• Ключ Touch Memory TM1990A-F5 с держателем (красный) — 5 шт.
• Контроллер для управления замками (до 1364 ключей, TM) — 1 шт.
• Электромагнитный замок 300 кг (анодированный алюминий) — 2 шт.
• Доводчик морозостойкий EN4 (до 100 кг, -45°С) — 2 шт.
• Кнопка выхода с подсветкой (металл, 36В/3А) — 2 шт.
• Блок питания стабилизированный 12В / 3,5А — 2 шт.

Подробные технические характеристики

Монитор видеодомофона 4.3" с трубкой (белый)

• Дисплей: TFT, цветной, 4,3 дюйма, 480×272
• Управление: сенсорные кнопки
• Тип связи: с трубкой (возможен режим Hands-Free при отключении трубки)
• Подключение: до 2 вызывных панелей, до 2 видеокамер, до 4 мониторов в системе
• Форматы: PAL/NTSC
• Интерком: поддерживается (адресная связь между мониторами)
• Режим прослушивания других мониторов: есть
• Функция общего вызова: есть
• Режим «Не беспокоить»: есть
• Встроенный блок питания: есть (220В)
• Подключение: 4 провода (4×0,5 мм²)
• Питание: 100-240В, 50-60 Гц
• Потребление: 5 Вт (работа), 0,3 Вт (ожидание)
• Рабочая температура: от 0 до +40 °С
• Габариты: 160 × 180 × 32 мм
• Вес: 368 г
• Цвет корпуса: белый

Вызывная панель AHD (металл, антивандальная) без считывателя

• Камера: CMOS AHD 1080p (переключение на 720p или CVBS PAL)
• Угол обзора: 60° (1080p)
• ИК-подсветка: светодиодная, дистанция от 0,5 м
• Режим «День/Ночь»: автоматический ИК-фильтр
• Корпус: металл, антивандальный, влагозащищённый
• Кронштейн для установки под углом: в комплекте
• Козырёк для защиты от дождя: в комплекте
• Реле замка: 30В / 4А
• Питание: 12 В пост. тока, до 2 Вт
• Рабочая температура: от -40 до +60 °С
• Габариты: 122 × 45 × 50,5 мм (с козырьком)
• Вес с упаковкой: 380 г

Контактор Touch Memory с подсветкой — 2 штуки (на вход, по одному на дверь)

• Корпус: металл, антивандальный, накладной
• Подсветка: светодиодная (2В / 20 мА)
• Резистор 1 кОм для 12В: в комплекте
• Ресурс: до 1 000 000 считываний
• Совместимость: Touch Memory (DS1990A и аналоги)
• Применение: улица и помещение
• Особенности: отсутствие печатной платы, срабатывание от лёгкого прикосновения

Ключи Touch Memory TM1990A-F5 (красный) — 5 штук

• Чип: TM1990A-F5
• Протокол: 1-Wire (Dallas)
• Уникальный 48-битный заводской номер (лазерная гравировка)
• ПЗУ: 8 бит (код семейства) + 48 бит (серийный номер) + 8 бит CRC
• Держатель: пластик, красный
• Рабочая температура: от -40 до +85 °С

Контроллер для управления замками (до 1364 ключей, TM)

• Количество ключей: до 1364 шт.
• Типы ключей: простой, мастер, блокирующий
• Интерфейс связи со считывателем: Dallas TM (iButton)
• Выбор типа замка перемычкой: электромеханический / электромагнитный
• Режимы работы: Обычный / ACCEPT / TRIGGER / Блокировка
• Установка длительности открывания: от 0 до 220 сек
• Ток коммутации: 5 А
• Напряжение питания: 12 В DC
• Ток потребления: 4 мА
• Защита от неправильного включения: есть
• Защита от намагничивания: есть
• Рабочая температура: от -30 до +40 °С
• Габариты: 45 × 25 × 14 мм
• Программирование: мастер-ключами или через ПК (адаптер Z-2 Base или Z-2 EHR)

Электромагнитный замок 300 кг — 2 штуки

• Сила удержания: 300 кгс
• Рабочее напряжение: 12 В
• Потребляемый ток: 380 мА
• Индикация: светодиод
• Корпус: анодированный алюминий
• Крепёжные элементы в комплекте: планка и уголок
• Рабочая температура: от -40 до +50 °С
• Габариты: 250 × 42 × 25,4 мм
• Вес: 2,0 кг

Доводчик морозостойкий EN4 (до 100 кг, -45°С) — 2 штуки

• Усилие по стандарту DIN EN 1154: EN4
• Вес двери: до 100 кг
• Регулировки: скорость закрывания и скорость доводки
• Гидравлическая жидкость: HYDREX MV Arctic 15 (Petro-Canada)
• Температура запуска: -50°С, температура застывания: -57°С
• Рабочая температура: от -45 до +60 °С
• Ресурс: 1 000 000 циклов
• Корпус: алюминий, цвет серебристый
• Габариты: 223 × 44,5 × 72,5 мм
• Установочные размеры по отверстиям: 206 × 19 мм
• В комплекте: установочный шаблон

Кнопка выхода с подсветкой (металл) — 2 штуки (изнутри, по одной на дверь)

• Коммутируемое напряжение: до 36В постоянного тока
• Коммутируемый ток: 3А
• Тип: нормально открытая (NO)
• Тип монтажа: накладной
• Подсветка: синий светодиод
• Материал корпуса: металл
• Габариты: 83 × 32 × 25 мм

Блок питания стабилизированный 12В / 3,5А — 2 штуки

• Выходное напряжение: 12 В пост. тока
• Максимальный ток нагрузки: 3,5 А
• Защита от короткого замыкания
• Рабочая температура: от +10 до +40 °С
• Габариты: 127 × 76 × 60 мм

Что потребуется докупить

• Кабель для подключения (КВК 2×0,75 мм² для панели, двухжильный для замков и кнопок)
• Адаптер Z-2 Base или Z-2 EHR для программирования контроллера с ПК (опционально)
