СКУД с видеодомофоном на 2 двери «СКЛАД 3500» два замка с доводчиками

Для каких объектов подходит этот комплект

Комплект предназначен для складских помещений, производственных цехов, логистических центров, гаражных комплексов и любых других объектов, где есть две независимые точки входа. Система полностью автономна — не требует подключения к компьютеру или интернету. Контролирует доступ на обе двери и позволяет управлять замками с центрального монитора.

Два электромагнитных замка с усилием удержания 300 кг каждый надёжно запирают двери. Два морозостойких доводчика обеспечивают плавное закрытие даже при низких температурах. Контроллер со встроенным считывателем управляет доступом до 1364 пользователей. Видеодомофон позволяет видеть посетителя у каждой двери и открывать замок с монитора. Кнопки выхода с подсветкой удобны для использования в тёмное время суток.

Как работает система

На каждую дверь устанавливается электромагнитный замок и доводчик. Вызывная панель монтируется снаружи у основной двери. Контроллер со встроенным считывателем располагается внутри помещения. Сотрудники прикладывают ключи Em-marin к считывателю на контроллере или к выносному считывателю на второй двери. Контроллер проверяет права доступа и отключает замок на заданное время. Монитор видеодомофона показывает изображение с вызывной панели — вы можете видеть посетителя и открыть замок нажатием кнопки. Кнопки выхода устанавливаются изнутри помещения для удобного выхода.

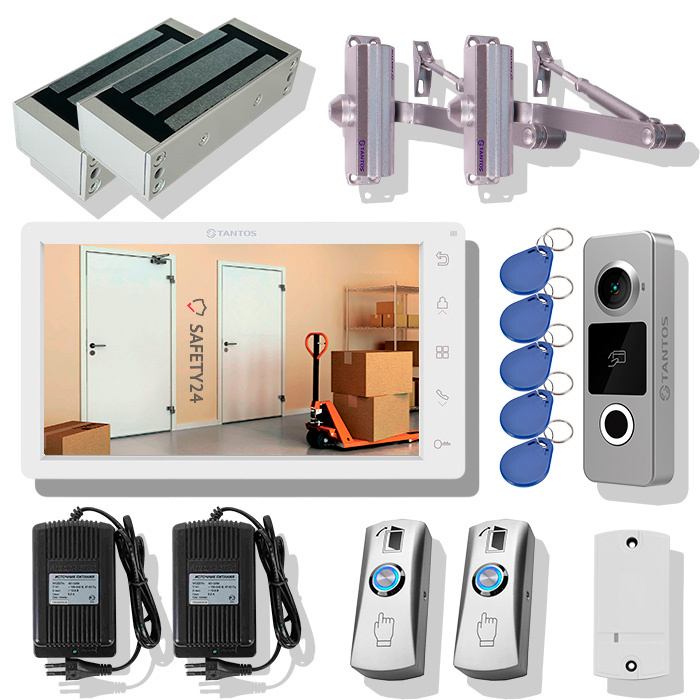

Состав комплекта СКЛАД 3500

• Монитор видеодомофона 7" (белый) — 1 шт.
• Вызывная панель AHD (никель) со встроенным контроллером на 150 карт — 1 шт.
• Автономный контроллер СКУД EM-Marine (1364 ключа, TM) — 1 шт.
• Электромагнитный замок 300 кг (серый) — 2 шт.
• Доводчик морозостойкий EN4 (до 100 кг, -45°С) — 2 шт.
• Кнопка выхода с подсветкой (металл, 36В/3А) — 2 шт.
• Блок питания стабилизированный 12В / 3,5А — 2 шт.

Подробные технические характеристики

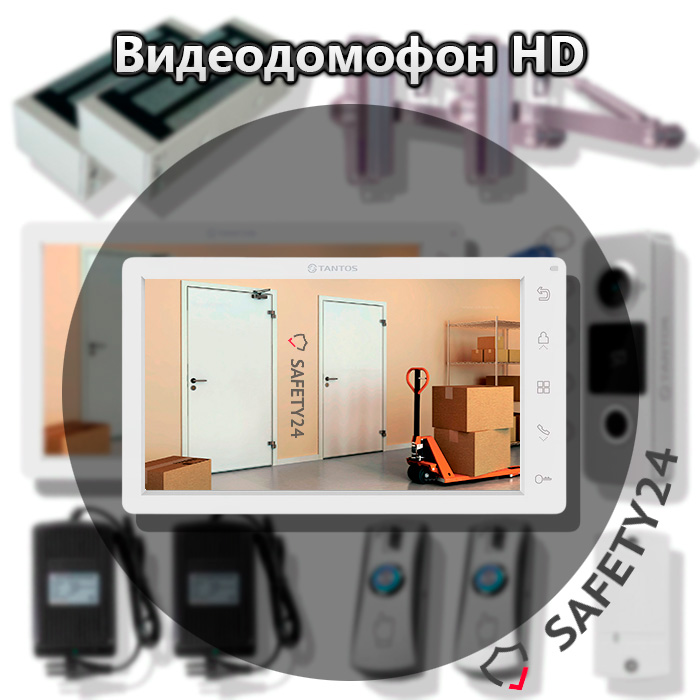

Монитор видеодомофона 7" (белый)

• Дисплей: TFT, цветной, 7 дюймов, 1024×600
• Управление: сенсорные кнопки
• Подключение: до 2 вызывных панелей, до 2 камер, до 4 мониторов в системе
• Форматы: AHD/CVI/TVI (1080p/720p), CVBS (PAL/NTSC)
• Интерком: поддерживается (адресная связь между мониторами)
• Функция общего вызова: есть
• Режим «Не беспокоить»: есть
• Выходы: HOOK (модуль сопряжения), GATE (управление воротами)
• Мелодии вызова: 12 предустановленных
• Питание: 100-240В, 50-60 Гц
• Потребление: 6 Вт (работа), 0,5 Вт (ожидание)
• Рабочая температура: от 0 до +40 °С
• Габариты: 186 × 108 × 20 мм
• Цвет корпуса: белый

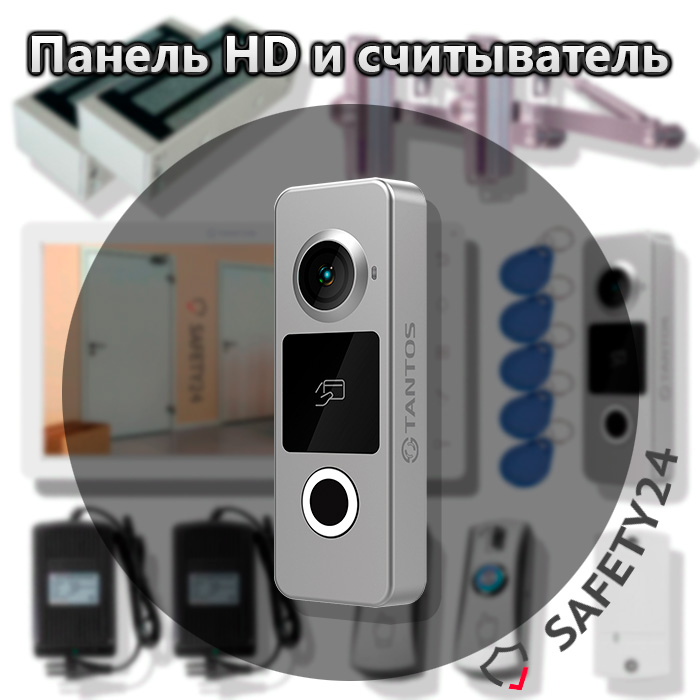

Вызывная панель AHD (никель) со встроенным контроллером

• Камера: CMOS AHD 1080p (переключение на 720p или CVBS PAL)
• Угол обзора: 120° (1080p), 110° (720p), 100° (CVBS)
• ИК-подсветка: светодиодная, дистанция от 0,5 м
• Режим «День/Ночь»: автоматический ИК-фильтр
• Встроенный контроллер: память на 150 карт Em-marin
• Выходной протокол: Wiegand-26
• Реле замка: 30В / 4А
• Корпус: металл, цвет никель
• Класс защиты: IP66
• Регулятор громкости: есть
• Отключение подсветки кнопки: есть
• Питание: 10-15В DC, до 3 Вт
• Рабочая температура: от -40 до +60 °С
• Габариты: 133 × 48 × 20 мм

Автономный контроллер СКУД (1364 ключа, EM-Marine)

• Рабочая частота: 125 кГц
• Совместимые ключи: EM-Marine
• Количество ключей: 1364 шт.
• Дальность чтения: 6-8 см
• Типы ключей: простой, мастер, блокирующий
• Интерфейс связи со считывателем: Dallas TM (iButton)
• Выбор типа замка перемычкой: электромеханический / электромагнитный
• Режимы работы: Обычный / ACCEPT / TRIGGER / Блокировка
• Установка длительности открывания: от 0 до 220 сек
• Ток коммутации: 5 А
• Питание: 8-18В DC, ток потребления 45 мА
• Защита от неправильного включения: есть
• Корпус: ABS пластик, влаго- и пылезащищённый
• Рабочая температура: от -40 до +50 °С
• Габариты: 85 × 44 × 18 мм

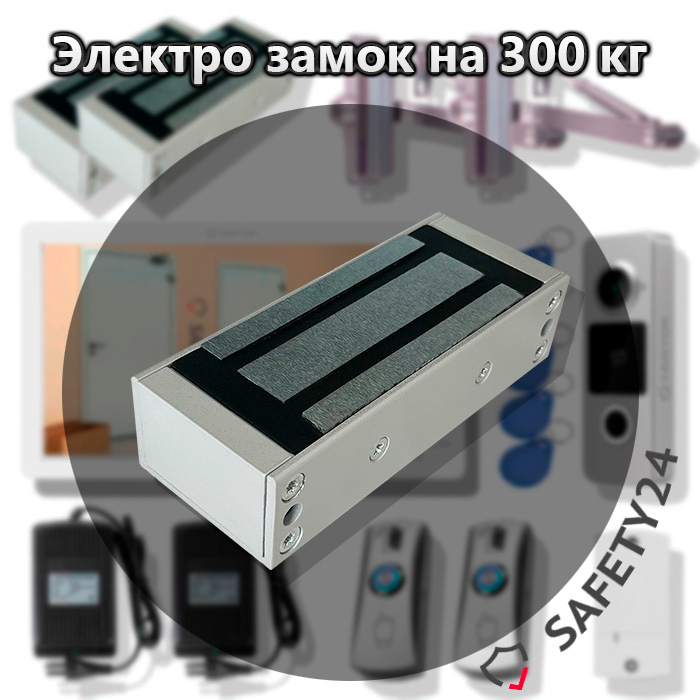

Электромагнитный замок 300 кг (серый) — 2 штуки

• Сила удержания: 300 кгс
• Рабочее напряжение: 11-16 В
• Потребляемый ток: 330 мА
• Встроенная цепь размагничивания: есть (дополнительные диоды не требуются)
• Корпус: алюминиевый сплав с порошковой окраской, цвет серый
• Класс защиты: IP50
• Рабочая температура: от -40 до +40 °С
• Крепёжный элемент в комплекте: уголок
• Габариты: 134 × 55 × 35 мм
• Вес: 1,9 кг
• Внимание: замок не предназначен для установки на улице

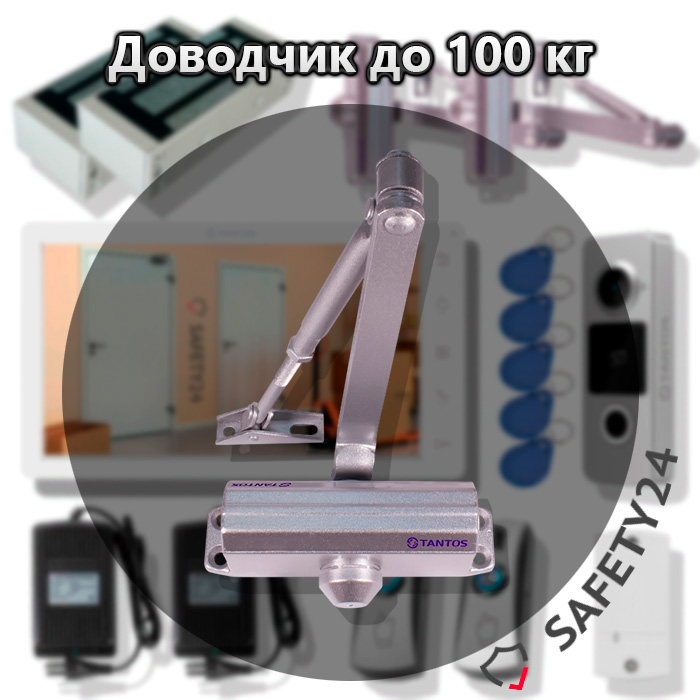

Доводчик морозостойкий EN4 (до 100 кг, -45°С) — 2 штуки

• Усилие по стандарту DIN EN 1154: EN4
• Вес двери: до 100 кг
• Регулировки: скорость закрывания и скорость доводки
• Гидравлическая жидкость: HYDREX MV Arctic 15 (Petro-Canada)
• Температура запуска: -50°С, температура застывания: -57°С
• Рабочая температура: от -45 до +60 °С
• Ресурс: 1 000 000 циклов
• Корпус: алюминий, цвет серебристый
• Габариты: 223 × 44,5 × 72,5 мм
• Установочные размеры по отверстиям: 206 × 19 мм
• В комплекте: установочный шаблон

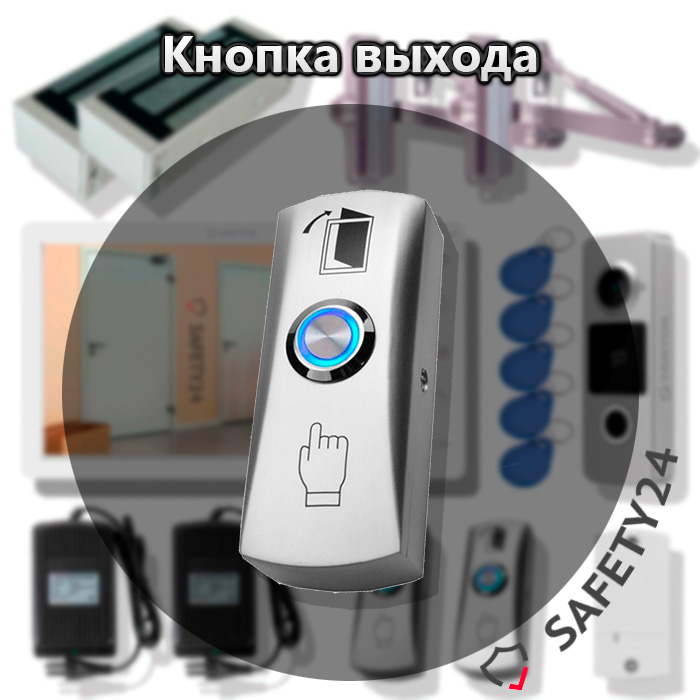

Кнопка выхода с подсветкой (металл) — 2 штуки

• Коммутируемое напряжение: до 36В постоянного тока
• Коммутируемый ток: 3А
• Тип: нормально открытая (NO)
• Тип монтажа: накладной
• Подсветка: синий светодиод
• Материал корпуса: металл
• Габариты: 83 × 32 × 25 мм

Блок питания стабилизированный 12В / 3,5А — 2 штуки

• Выходное напряжение: 12 В пост. тока
• Максимальный ток нагрузки: 3,5 А
• Защита от короткого замыкания
• Рабочая температура: от +10 до +40 °С
• Габариты: 127 × 76 × 60 мм

Что потребуется докупить

• Карты или брелоки Em-marin для сотрудников
• Кабель для подключения (КВК 2×0,75 мм² для панели, двухжильный для замков и кнопок)
• Ключи iButton для контроллера (если используется интерфейс TM)
• Адаптер Z-1 или Z-2 для программирования контроллера с ПК (опционально)
