Комплект видео СКУД на дверь с контроллером Em-marin и аварийной кнопкой, арт. 3490

Готовое решение для организации контроля доступа на одну дверь в офисе, квартире, загородном доме или на складе. Комплект включает всё необходимое для установки "под ключ": современный 7-дюймовый видеодомофон, уличную вызывную панель со встроенным контроллером карт Em-marin на 150 пользователей, надёжный электромагнитный замок с усилием 300 кг, 10 брелоков, сенсорную кнопку выхода, аварийное устройство разблокировки и блок питания. Система работает автономно, не требует подключения к интернету и программирования через ПК.

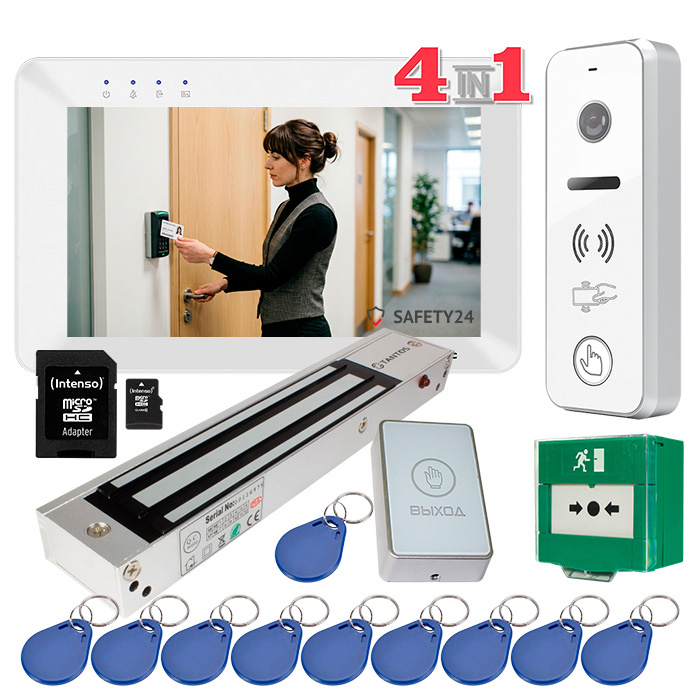

Состав комплекта

• Монитор видеодомофона 7" – 1 шт. (TFT сенсорный экран 1024×600, поддержка AHD/CVI/TVI 1080p/720p, CVBS, hands free, детектор движения, слот для microSD до 128 ГБ).
• Вызывная панель HD EM White – 1 шт. (AHD 1080p, угол обзора 120°, ИК-подсветка, IP66, работа при -40°С, встроенный контроллер на 150 карт Em-marin, выход Wiegand-26).
• Электромагнитный замок 300 кг – 1 шт. (сила удержания 300 кгс, 12В, 380 мА, анодированный алюминий, светодиодная индикация).
• Брелоки Em-marin (синие) – 10 шт. (125 кГц, чип ТК4100, 64 бит, с кольцом для крепления).
• Сенсорная кнопка выхода Touch Button (белая) – 1 шт. (емкостная, без нажимных частей, питание 12В, реле НО/НЗ, 28В/3А).
• Устройство аварийной разблокировки двери – 1 шт. (с восстанавливаемой вставкой, защитной крышкой с возможностью опечатывания, ключ в комплекте, 30В/2А).
• Блок питания 12В / 3,5А – 1 шт. (стабилизированный, защита от КЗ, +10…+40°С, 127×76×60 мм).

Для кого этот комплект

• Офисы и коммерческие помещения – контроль доступа сотрудников с возможностью выдачи индивидуальных брелоков.
• Квартиры – замена старого домофона на современный с бесконтактным доступом.
• Загородные дома – организация контроля на входную дверь или калитку.
• Склады и производственные помещения – разграничение доступа персонала.
• Подъезды и многоквартирные дома – автономная работа без подключения к интернету.

Почему стоит выбрать этот комплект

• Всё в одном комплекте – монитор, панель, замок, брелоки, кнопка выхода, аварийное устройство и блок питания. Не нужно докупать по отдельности.
• Автономная работа – встроенный контроллер в вызывной панели управляет замком самостоятельно, не требуется внешний контроллер и ПК.
• Память на 150 карт – достаточно для небольшого офиса, подъезда или семьи с домочадцами и персоналом.
• Высокое качество видео – монитор поддерживает AHD, CVI, TVI до 1080p, вызывная панель имеет камеру 1080p с углом 120° и ИК-подсветкой.
• Защита от погоды – вызывная панель с классом IP66 и рабочим диапазоном -40…+60°С.
• Надёжный электромагнитный замок 300 кг – анодированный алюминий, светодиодная индикация, рабочая температура -40…+50°С.
• 10 брелоков Em-marin в комплекте – можно сразу выдать пользователям, дополнительные ключи легко приобрести позже.
• Сенсорная кнопка выхода – современный элегантный дизайн, емкостной сенсор (без нажимных частей), белый корпус.
• Аварийная разблокировка – устройство с восстанавливаемой вставкой позволяет открыть дверь в экстренной ситуации, возврат специальным ключом.
• Стабилизированный блок питания 3,5А – с защитой от короткого замыкания, запас по току для надёжной работы замка и панели.
• Экономия времени и денег – все компоненты согласованы и совместимы между собой.

Как это работает

1. Вызывная панель HD EM White устанавливается на улице (у входной двери или калитки).
2. Электромагнитный замок крепится на дверь, подключается к вызывной панели.
3. Монитор видеодомофона подключается к сети 220В внутри помещения и соединяется с вызывной панелью 4-проводным кабелем.
4. Блок питания 12В подаёт напряжение на вызывную панель и замок.
5. При нажатии кнопки вызова изображение с камеры появляется на мониторе, вы можете ответить и открыть замок.
6. Жители открывают дверь бесконтактными брелоками Em-marin, прикладывая их к считывателю на вызывной панели.
7. Для выхода из помещения используется сенсорная кнопка выхода Touch Button.
8. В экстренной ситуации (пожар, отключение электричества) аварийное устройство разблокировки позволяет открыть дверь механически.
9. Детектор движения на мониторе запускает запись на microSD карту (приобретается отдельно) при приближении к двери.

Особенности монитора видеодомофона 7"

• Сенсорный емкостной экран 7 дюймов с разрешением 1024×600 – яркое и чёткое изображение.
• Поддержка всех современных видеоформатов: AHD, CVI, TVI (1080p/720p) и CVBS (PAL).
• Подключение до 2 вызывных панелей, до 2 видеокамер, до 6 мониторов в системе.
• Детектор движения с предзаписью 4 секунды – не пропустите важные моменты.
• Автоматическая и ручная запись видео и фото на microSD карту (до 128 ГБ, класс 10+).
• Автоответчик – запись голосового сообщения для посетителей при вашем отсутствии.
• Функция «Не беспокоить» с настройкой по времени.
• Встроенный блок питания 220В – не нужен внешний адаптер.
• Выход HOOK для подключения модуля сопряжения с подъездным домофоном.
• Режим интеркома – связь между несколькими мониторами в системе.
• Русскоязычное экранное меню.
• Рабочая температура: 0…+40°С (для установки внутри помещения).
• Габариты: 205 × 128 × 19 мм.

Особенности вызывной панели HD EM White

• Цветная CMOS AHD видеокамера с разрешением 1080p (переключается на 720p или CVBS PAL).
• Угол обзора 120° (в формате 1080p) – отличный обзор пространства перед дверью.
• Инфракрасная светодиодная подсветка для чёткого видео в ночное время.
• Режим «День/Ночь» с автоматически убираемым ИК-фильтром – правильная цветопередача днём.
• Встроенный контроллер на 150 карт Em-marin – автономная работа без внешнего контроллера.
• Режим считывателя с выходом Wiegand-26 – для подключения к внешнему сетевому контроллеру (при необходимости расширения).
• Корпус из алюминия, предназначен для накладного монтажа.
• Класс защиты IP66 – полная защита от пыли и воды.
• Кронштейн для установки под углом 30° в комплекте – удобно при монтаже рядом с дверью.
• Стандартная 4-проводная схема подключения.
• Встроенное реле для управления замком: коммутация до 30В / 4А.
• Питание: 10-15В DC (потребление не более 3 Вт).
• Рабочая температура: -40…+60°С – для установки на улице.
• Габариты: 133 × 48 × 20 мм.

Особенности электромагнитного замка 300 кг

• Сила удержания: 300 кгс – надёжная фиксация двери.
• Рабочее напряжение: 12 В, потребляемый ток: 380 мА – экономичный.
• Светодиодная индикация – визуальный контроль состояния замка.
• Материал корпуса: анодированный алюминий – устойчив к коррозии.
• Крепежная планка в комплекте.
• Рабочая температура: -40…+50°С.
• Габариты: 250 × 42 × 25,4 мм, вес: 2,0 кг.
• Внимание: Замок предназначен для установки только внутри помещений. Установка на улице не допускается.
• Для крепления на вертикальную поверхность может потребоваться L-образный или Z-образный уголок (приобретаются отдельно).

Особенности брелоков Em-marin (10 шт.)

• Формат: EM-Marin, рабочая частота: 125 кГц.
• Чип: ТК4100, 64 бит, тип: только чтение.
• Идентификационный номер нанесён на поверхность – легко внести в базу данных без считывателя.
• Металлическое кольцо для крепления в комплекте.
• Материал корпуса: ABS пластик, цвет: синий.
• Рабочая температура: -40…+70°С.
• Размеры: 43,7 × 30,5 × 5,5 мм, вес: 4 г.

Особенности сенсорной кнопки выхода Touch Button (белая)

• Емкостная сенсорная кнопка – без нажимных частей, современный элегантный дизайн.
• Питание: 12В.
• Выходное реле: полная группа (НО/НЗ) – подходит для любых систем.
• Коммутируемое напряжение/ток: 28В / 3А.
• Индикация: 2-цветная световая (синий + зелёный).
• Материал корпуса: пластик, цвет лицевой панели: белый.
• Тип монтажа: накладной, габариты: 86 × 50 × 20 мм.
• Рабочая температура: -20…+50°С.
• Внимание: не рекомендуется устанавливать кнопку на металлические поверхности – это может вызвать ложные срабатывания или некорректную работу.

Особенности устройства аварийной разблокировки

• С восстанавливаемой вставкой – после нажатия возврат в рабочее состояние осуществляется специальным ключом (в комплекте).
• Пластиковая защитная крышка с возможностью опечатывания – контроль доступа.
• Коммутируемое напряжение/ток: 30В / 2А.
• Тип контактов: 2 нормально-разомкнутых + 2 нормально-замкнутых.
• Материал корпуса: поликарбонат.
• Рабочая температура: -30…+70°С, класс защиты: IP24.
• Габариты: 87,5 × 87,5 × 24,5 мм (с монтажной коробкой: 87,5 × 87,5 × 56,5 мм).
• Вес: 160 г.
• Комплект поставки: устройство разблокировки, монтажная коробка с винтами, инструкция, ключ для восстановления.

Особенности блока питания 12В / 3,5А

• Стабилизированный – обеспечивает стабильное напряжение 12В.
• Максимальный ток нагрузки: 3,5 А – запас по току для надёжной работы замка и панели.
• Защита от короткого замыкания – безопасность оборудования.
• Рабочая температура: +10…+40°С (для установки внутри помещения).
• Габариты: 127 × 76 × 60 мм.

Технические характеристики (сводка)

Монитор видеодомофона 7"

• Дисплей: 7" TFT цветной сенсорный, 1024×600.
• Форматы: AHD / CVI / TVI (1080p/720p) / CVBS (PAL).
• Подключение: до 2 панелей, до 2 камер, до 6 мониторов.
• Детектор движения: есть, предзапись 4 сек.
• Запись: microSD до 128 ГБ (класс 10+), внутренняя память 50 фото/6 видео.
• Автоответчик: есть (при SD карте).
• Выход HOOK: есть.
• Питание: 220В (встроенный блок).
• Рабочая температура: 0…+40°С.
• Габариты: 205 × 128 × 19 мм.

Вызывная панель HD EM White

• Камера: AHD 1080p / 720p / CVBS, угол 120° (1080p).
• Подсветка: ИК, ИК-фильтр.
• Контроллер: встроенный, 150 карт Em-marin, Wiegand-26.
• Реле замка: 30В / 4А.
• Защита: IP66.
• Питание: 10-15В DC (от монитора или БП).
• Рабочая температура: -40…+60°С.
• Габариты: 133 × 48 × 20 мм.

Электромагнитный замок

• Сила удержания: 300 кгс.
• Питание: 12В, 380 мА.
• Индикация: светодиод.
• Корпус: анодированный алюминий.
• Рабочая температура: -40…+50°С.
• Габариты: 250 × 42 × 25,4 мм, вес 2,0 кг.
• Установка: только внутри помещений.

Брелоки Em-marin (10 шт.)

• Формат: EM-Marin, 125 кГц, 64 бит.
• Чип: ТК4100.
• Корпус: ABS пластик, синий, с кольцом.
• Рабочая температура: -40…+70°С.
• Размеры: 43,7 × 30,5 × 5,5 мм.

Сенсорная кнопка выхода

• Тип: емкостная (без нажимных частей).
• Питание: 12В.
• Коммутация: 28В / 3А (НО/НЗ).
• Индикация: 2-цветная (синий/зелёный).
• Рабочая температура: -20…+50°С.
• Габариты: 86 × 50 × 20 мм, цвет белый.

Устройство аварийной разблокировки

• Коммутация: 30В / 2А, контакты 2НО + 2НЗ.
• Восстанавливаемая вставка, ключ в комплекте.
• Защитная крышка с возможностью опечатывания.
• Рабочая температура: -30…+70°С, IP24.
• Габариты: 87,5 × 87,5 × 24,5 мм.

Блок питания

• Выход: 12В / 3,5А, стабилизированный.
• Защита от КЗ.
• Рабочая температура: +10…+40°С.
• Габариты: 127 × 76 × 60 мм.

Комплект поставки

• Монитор видеодомофона 7" – 1 шт.
• Вызывная панель iPanel 2 HD EM (White) – 1 шт.
• Кронштейн для установки под углом – 1 шт.
• Электромагнитный замок 300 кг – 1 шт.
• Крепежная планка для замка – 1 шт.
• Брелоки Em-marin (синие) – 10 шт.
• Сенсорная кнопка выхода Touch Button (белая) – 1 шт.
• Устройство аварийной разблокировки двери – 1 шт.
• Монтажная коробка для устройства разблокировки – 1 шт.
• Ключ для восстановления устройства разблокировки – 1 шт.
• Блок питания 12В / 3,5А – 1 шт.
• Инструкции по монтажу и эксплуатации – по 1 экз. на каждое устройство.

Что потребуется докупить

• Кабель КВК 2×0,75 мм² (коаксиальный, 4 жилы) для подключения вызывной панели к монитору.
• microSD карта до 128 ГБ (класс 10+) для записи видео с детектора движения.
• L-образный или Z-образный уголок для крепления электромагнитного замка на вертикальную поверхность (при необходимости).
• Провода для подключения замка и блока питания (сечением не менее 0,75 мм²).

Важные требования к монтажу

• При подключении вызывной панели в формате AHD используйте коаксиальный кабель (КВК 2×0,75 мм²). Кабель UTP не допускается.
• Максимальная длина кабеля от вызывной панели до монитора – не более 100 метров.
• Монитор предназначен для установки внутри помещения (от 0 до +40°С).
• Вызывная панель устанавливается на улице, выдерживает морозы до -40°С.
• Электромагнитный замок устанавливается только внутри помещения – на улице не эксплуатируется.
• Блок питания устанавливается в сухом помещении при температуре от +10 до +40°С.
• Сенсорную кнопку выхода не рекомендуется устанавливать на металлические поверхности – возможны ложные срабатывания.
• Аварийное устройство разблокировки может быть опечатано для контроля доступа.

Внимание: Комплект работает в автономном режиме – встроенный контроллер вызывной панели управляет замком самостоятельно. Для программирования карт и кодов используйте меню вызывной панели (подробная инструкция в руководстве по эксплуатации). Для записи видео на SD карту используйте карты класса не ниже 10 (рекомендуется UHS-I U3). Электромагнитный замок не требует врезки в дверь – устанавливается накладным способом. Убедитесь, что дверь и дверная коробка выдерживают усилие удержания 300 кг.

Гарантия: 12 месяцев на все компоненты комплекта. Рекомендуется доверять монтаж квалифицированным специалистам для соблюдения всех требований по подключению и обеспечения долговечной работы системы.
