Электромагнитный замок на калитку с морозостойким доводчиком до 30 кг., арт. 3497

Как это работает

Вы подходите к калитке, прикладываете ключ к считывателю снаружи — замок открывается. Заходите, калитка закрывается за вами под действием доводчика. Чтобы выйти, прикладываете ключ к считывателю изнутри. Всё просто, надёжно и без лишних сложностей. Комплект 3497 собран для автономной работы на уличной калитке или входной двери. Никаких смартфонов, интернета и удалённого управления — только ключи Touch Memory для входа и выхода.

Электромагнитный замок Premium крепится на калитку. При подаче напряжения 12В корпус замка создаёт магнитное поле и удерживает ответную планку с силой 200 кг. Для открытия контроллер на мгновение отключает питание замка — достаточно приложить ключ к контактору.

Контроллер — это мозг системы. Он получает сигнал от двух контакторов Touch Memory. Один установлен снаружи калитки для входа, второй — изнутри для выхода. Контроллер проверяет, есть ли ключ в его памяти, и если доступ разрешён, на заданное время отключает замок.

Доводчик гарантированно закрывает калитку после вашего прохода. Он доводит створку до щелчка замка, обеспечивая плотное прилегание якоря к корпусу. Без доводчика калитка может остаться приоткрытой, и замок не сработает. Доводчик рассчитан на калитки весом до 30 кг и работает при морозах до -35 градусов. Механизм односкоростной — надёжный и простой, нечему ломаться.

Блок питания IP56 можно установить прямо на улице — он защищён от пыли и сильных струй воды. Он питает замок, контроллер и контакторы, обеспечивая стабильное напряжение 12В даже при перепадах в сети от 150 до 265 В.

Почему этот комплект подходит для калитки

Замок Premium имеет степень защиты IP67. Это значит, что он полностью пыленепроницаем и выдерживает кратковременное погружение в воду. Рабочая температура от -50 до +50 градусов позволяет использовать его в любом регионе России. Корпус металлический, цвет чёрный. Замок накладного типа — не требует врезки в калитку. Усилие удержания 200 кг надёжно фиксирует калитку даже при сильном ветре или если кто-то попытается её продавить.

Контроллер поддерживает до 1364 ключей — достаточно для семьи, соседей, почтальона и других доверенных лиц. Типы ключей: простой (обычный пользователь), мастер (может добавлять и удалять ключи), блокирующий (запрещает доступ конкретному ключу). Ток коммутации 5А справляется с любым электромагнитным замком. Защита от намагничивания продлевает срок службы замка, предотвращая остаточное намагничивание якоря.

Два контактора Touch Memory установлены снаружи и изнутри калитки. Металлический антивандальный корпус не боится ударов и погоды. Встроенная светодиодная подсветка с резистором 1 кОм для 12В в комплекте — ночью вы легко найдёте место для ключа. Печатной платы нет, только надёжный контактный узел. Ресурс — до 1 000 000 считываний. Срабатывает от лёгкого прикосновения.

Три ключа Touch Memory TM1990A-F5 в комплекте — раздайте их первым пользователям. Уникальный 48-битный заводской номер, нанесённый лазером, исключает подделку. Рабочая температура ключей от -40 до +85 градусов. Пластиковый держатель красного цвета с креплением для брелока или бейджа.

Доводчик пружинный, односкоростной. Усилие EN1 по стандарту EN1154 подходит для лёгких калиток и дверей. Универсальный монтаж — для левых и правых дверей. В комплекте лапка, шестигранный ключ, крепёж и подробная инструкция. Гарантия 2 года при соблюдении правил установки.

Блок питания IP56 выдерживает прямой дождь и работает при температуре от -25 до +50 градусов. Защита от перегрузок и короткого замыкания с автоматическим восстановлением. Регулировка выходного напряжения от 11 до 14 В. Винтовые клеммники для удобного подключения.

Установка на калитку: что важно знать

Замок крепится на неподвижную часть калитки или ворот. Якорь устанавливается на подвижную створку. Для крепления на металлические поверхности используйте сверлильный инструмент. Для деревянных или пластиковых калиток могут потребоваться монтажные пластины (приобретаются отдельно).

Контакторы монтируются с обеих сторон калитки на удобной высоте — примерно 110-130 см от земли. Контактор снаружи лучше защитить дополнительным козырьком от прямых осадков, хотя степень защиты корпуса позволяет устанавливать его без козырька.

Контроллер размещается внутри защитного корпуса или в сухом месте рядом с калиткой. Он не рассчитан на прямое попадание воды (рабочая температура до +40 градусов). Используйте герметичный бокс для уличной установки.

Доводчик монтируется согласно схеме в инструкции. Для калиток весом до 30 кг и шириной до 750 мм. Доводчик односкоростной — он не имеет регулировки плавного закрывания, но надёжно доводит створку до щелчка замка. Этого достаточно для гарантированного срабатывания электромагнитного замка.

Блок питания IP56 можно крепить на столб, стену или забор. Винтовые клеммники позволяют подключить кабель сечением до 2,5 мм². Для крепления на круглый столб используйте опциональный кронштейн КМ-3/5-У (приобретается отдельно).

Как программировать ключи

Программирование контроллера выполняется без компьютера. Используйте мастер-ключ для входа в режим настройки:

• Приложите мастер-ключ к контактору на заданное количество секунд — контроллер войдёт в режим программирования, подтверждая сигналом.
• Для добавления нового ключа приложите мастер-ключ, затем новый ключ — контроллер запишет его в память.
• Для удаления ключа приложите мастер-ключ, затем удаляемый ключ — доступ будет заблокирован.
• Для настройки времени открытия замка (от 1 до 220 секунд) используется специальная последовательность прикладываний.

Подробный алгоритм описан в инструкции. Для массового добавления или удаления ключей используйте адаптер Z-1 или Z-2 для подключения контроллера к компьютеру.

Контроллер также позволяет записать содержимое своей памяти в ключ DS1996 и восстановить её обратно — удобно для быстрого копирования базы на несколько контроллеров.

Безопасность и надёжность

Электромагнитный замок не имеет движущихся частей — ему нечего ломаться внутри. При отключении электроэнергии замок автоматически разблокируется, что соответствует требованиям пожарной безопасности. Для экстренного открытия калитки не нужны специальные ключи.

Контроллер защищён от неправильного включения — перепутать полярность питания или подключить замок к не тому выходу не приведёт к поломке. Защита от намагничивания предотвращает остаточное намагничивание якоря — замок всегда откроется чётко после отключения питания.

Блок питания имеет электронную защиту от короткого замыкания и перегрузки. В отличие от дешёвых аналогов с предохранителем, здесь не нужно менять расходные детали — устройство восстановится самостоятельно после устранения неисправности.

Технические характеристики комплекта 3497

Электромагнитный замок Premium (с планкой)

• Усилие удержания: 200 кг
• Тип установки: накладной
• Напряжение питания: 11,5-14,5 В
• Ток потребления: 0,5 А
• Материал корпуса: металл, цвет чёрный
• Степень защиты: IP67
• Рабочая температура: от -50 до +50 °С
• Габариты замка: 155×38×24 мм
• Габариты якоря: 116×36×11 мм
• Масса: 1230 г

Контроллер (на 1364 ключа)

• Количество ключей: 1364 шт.
• Типы ключей: простой, мастер, блокирующий
• Интерфейс со считывателем: Dallas TM (iButton)
• Тип замка: электромеханический / электромагнитный (выбор перемычкой)
• Режимы работы: Обычный / ACCEPT / TRIGGER / Блокировка
• Установка длительности открывания: от 0 до 220 сек
• Ток коммутации: 5 А
• Напряжение питания: 12 В DC
• Ток потребления: 4 мА
• Защита от намагничивания: есть
• Защита от неправильного включения: есть
• Рабочая температура: от -30 до +40 °С
• Габариты: 45×25×14 мм

Контактор Touch Memory (2 штуки)

• Корпус: металл, антивандальный, накладной
• Подсветка: светодиодная (2В / 20 мА)
• Резистор 1 кОм для 12В: в комплекте
• Ресурс: до 1 000 000 считываний
• Совместимость: Touch Memory (DS1990A и аналоги)
• Применение: улица и помещение

Ключи Touch Memory TM1990A-F5 (3 штуки)

• Чип: TM1990A-F5
• Протокол: 1-Wire (Dallas)
• Уникальный 48-битный заводской номер
• Держатель: пластик, красный, с креплением
• Рабочая температура: от -40 до +85 °С

Доводчик пружинный односкоростной (до 30 кг)

• Вес дверного полотна: до 30 кг
• Ширина дверного полотна: до 750 мм
• Тип установки: универсальный (левые и правые двери)
• Усилие: EN1 (EN1154)
• Тип: односкоростной (без регулировки плавного закрывания)
• Рабочая температура: от -35 до +60 °С
• Гарантия: 2 года
• Комплект: доводчик, лапка, шестигранный ключ, крепёж, инструкция

Блок питания IP56 12В / 3А

• Входное напряжение: 150-265 В (50-60 Гц)
• Выходное напряжение: 11-14 В (регулируемое)
• Номинальный ток нагрузки: 3 А
• Защита: от перегрузок и короткого замыкания (авто восстановление)
• Степень защиты: IP56 (уличный)
• Рабочая температура: от -25 до +50 °С
• Габариты: 154×94×62 мм
• Масса: 0,17 кг
• Опционально: кронштейн КМ-3/5-У для крепления на столб

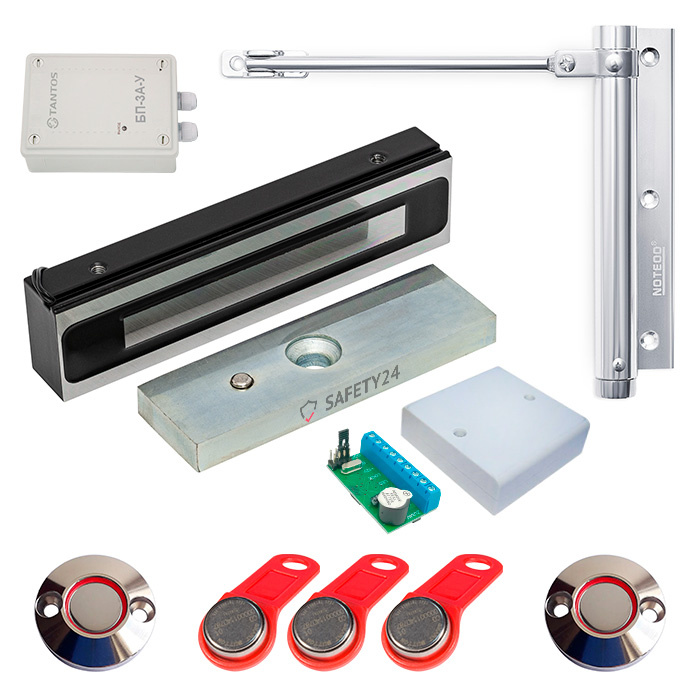

Комплект поставки арт. 3497

• Электромагнитный замок Premium с планкой — 1 шт.
• Контроллер СКУД (до 1364 ключей) — 1 шт.
• Контактор Touch Memory с подсветкой — 2 шт.
• Резистор 1 кОм для подключения подсветки — 2 шт.
• Ключ Touch Memory с пластиковым держателем (красный) — 3 шт.
• Доводчик пружинный односкоростной (до 30 кг, серебро) — 1 шт.
• Лапка, шестигранный ключ, крепёж для доводчика — в комплекте
• Блок питания IP56 12В / 3А — 1 шт.
• Инструкции по монтажу и эксплуатации

Что потребуется докупить

• Кабель для подключения замка и контакторов (сечением не менее 0,5 мм², экранированный для уличной прокладки)
• Герметичный бокс для контроллера (при уличной установке контроллера)
• Кронштейн КМ-3/5-У для крепления блока питания на круглый столб (опционально)
• Монтажные пластины для деревянных или пластиковых калиток (при необходимости)

Условия монтажа и эксплуатации

Замок предназначен для установки на калитки, ворота и двери. При монтаже на металлические поверхности убедитесь, что якорь плотно прилегает к корпусу замка по всей плоскости. Зазор между замком и якорем не должен превышать 0,5-1 мм. При большем зазоре сила удержания снижается.

Доводчик монтируется согласно схеме в инструкции. Для калиток весом до 30 кг и шириной до 750 мм. Доводчик односкоростной — он не имеет регулировки плавного закрывания. Механизм просто и надёжно доводит створку до щелчка замка. Этого достаточно для гарантированного срабатывания электромагнитного замка.

Контроллер не имеет собственной степени защиты. При установке на улице обязательно используйте герметичный бокс с классом защиты не ниже IP65. Контакторы защищены от погоды и могут монтироваться без дополнительного бокса.

Блок питания IP56 можно крепить на стену, столб или забор с помощью винтов (через уши) или опционального кронштейна. Винтовые клеммники расположены внутри корпуса под крышкой.

Как заказать установку под ключ

Комплект 3497 можно приобрести как с самостоятельным монтажом, так и с установкой "под ключ". Стоимость монтажа рассчитывается индивидуально после выезда мастера на объект. Специалист оценит тип калитки, материал, состояние электропроводки и точки крепления оборудования.

Выезд для замера стоит 1 500 рублей. Сумма засчитывается при заказе монтажа. Вы получаете честную цену без скрытых доплат и гарантию на установленные работы.

Организуйте удобный и безопасный доступ к своему участку. Закажите комплект электромагнитного замка на калитку 3497 уже сегодня. Наши специалисты ответят на вопросы, помогут с выбором и согласуют удобное время монтажа.
